Die Kabelleitern Montage stellt in der modernen Gebäudetechnik und im Industrieanlagenbau eine zentrale Aufgabe dar. Kabeltragsysteme bilden die Infrastruktur für die Energie- und Datenversorgung und müssen extremen Belastungen standhalten. Dieser Leitfaden führt Sie durch die wichtigsten Schritte und Normen für eine sichere Installation.
Planung und Vorbereitung der Kabelleitern Montage
Bevor der erste Bohrer angesetzt wird, ist eine detaillierte Planung unerlässlich. Eine fehlerhafte Kabelleitern Montage kann später zu statischen Problemen oder teuren Nachbesserungen führen.
Dimensionierung und Lastannahmen
Die Wahl der richtigen Kabelleiter hängt maßgeblich von der Kabellast (Gewicht pro Meter) und den Stützabständen ab. Berücksichtigen Sie bei der Kabelleitern Montage immer eine Reserve von ca. 30 % für spätere Nachrüstungen.
- Leichte Reihe: Für geringe Stützabstände und kleinere Kabelmengen.
- Schwere Reihe: Für große Stützweiten (oft bis 6 Meter) und schwere Energiekabel.
Notwendiges Werkzeug
Für eine effiziente Kabelleitern Montage benötigen Sie professionelles Equipment:
- Trennschleifer oder Metallsäge
- Entgrater (Feile)
- Drehmomentschlüssel (für definierte Anzugsmomente)
- Laser-Nivelliergerät für die fluchtgerechte Ausrichtung
Schritt-für-Schritt: Die Montagearten
Es gibt verschiedene Methoden, Kabeltragsysteme zu befestigen. Die Wahl der Methode beeinflusst die Stabilität der gesamten Kabelleitern Montage.
Deckenmontage (Hängestiele)

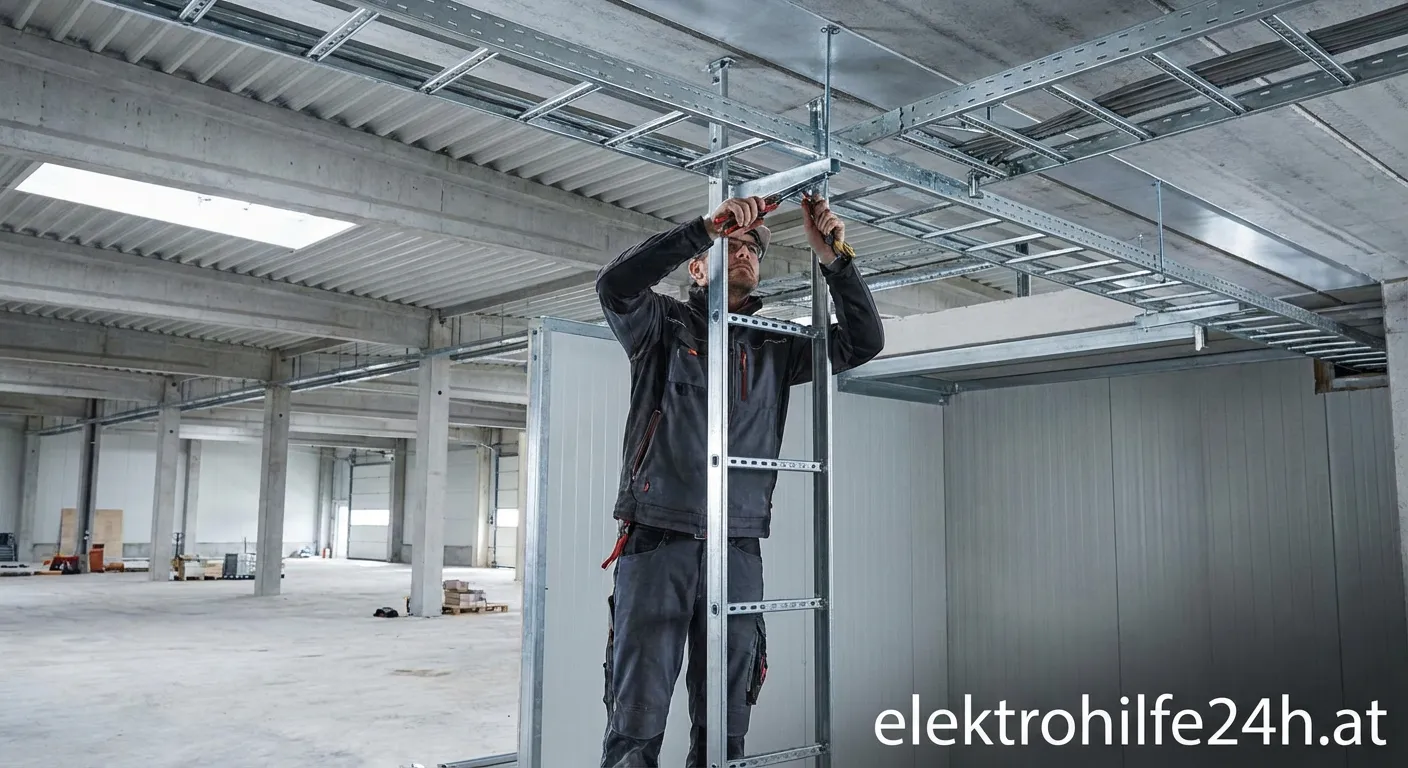

Dies ist die häufigste Art in Industriehallen. Hängestiele werden mittels Schwerlastdübeln an der Betondecke verankert.
- Bohren: Löcher gemäß Dübelzulassung bohren.
- Setzen: Hängestiele montieren und ausrichten.
- Ausleger: Ausleger am Stiel befestigen. Hier liegt die Kabelleiter später auf.
- Sicherung: Die Leiter muss auf dem Ausleger gegen Verrutschen gesichert werden (Klemmbeschläge).
Wandmontage
Bei der vertikalen Führung oder horizontalen Wandverlegung kommen Wandkonsolen zum Einsatz. Achten Sie bei der Kabelleitern Montage an Wänden besonders auf die Beschaffenheit des Untergrunds (Beton vs. Mauerwerk).
Wichtig: Schneiden Sie Kabelleitern niemals mit einem Trennschleifer in der Nähe von bereits verlegten Kabeln oder empfindlichen Geräten. Der Funkenflug kann Schäden verursachen.
Potenzialausgleich und Normen
Ein oft vernachlässigter Aspekt bei der Kabelleitern Montage ist der Potenzialausgleich. Da Kabelleitern aus Metall bestehen, müssen sie in den Schutzpotenzialausgleich einbezogen werden, um im Fehlerfall Spannungsverschleppungen zu verhindern.
- Verbindungsstellen: Jede Stoßstelle muss leitfähig verbunden sein. Viele moderne Klemmsysteme stellen dies automatisch sicher.
- DIN VDE 0100-540: Regelt die Erdung und den Schutzleiter.
Häufige Fehler vermeiden
Um die Qualität der Kabelleitern Montage zu sichern, sollten folgende Punkte vermieden werden:
- Scharfe Kanten: Schnittkanten müssen immer entgratet werden, um Kabelmantelbeschädigungen vorzubeugen.
- Überschreitung der Stützweite: Ein Durchhängen der Leiter führt zu statischer Unsicherheit.
- Fehlende Trennstege: Daten- und Energiekabel sollten durch Trennstege separiert werden, um EMV-Probleme zu vermeiden.
Eine professionelle Kabelleitern Montage erfordert Fachwissen und Sorgfalt. Nur so ist eine dauerhafte und sichere Stromversorgung gewährleistet.
