Warum einen Leitungsschutzschalter austauschen?
Ein Leitungsschutzschalter ist eine wichtige Sicherheitskomponente in jeder Elektroinstallation. Er schützt Leitungen vor Überlast und Kurzschluss. Defekte oder veraltete Schalter müssen rechtzeitig ersetzt werden, um die Sicherheit Ihres Zuhauses zu gewährleisten.
Häufige Gründe für den Austausch:
- Mechanische Defekte durch häufiges Schalten
- Thermische Überlastung bei dauerhafter Belastung
- Veraltete Modelle ohne aktuelle Sicherheitsstandards
- Auslöseverhalten ist nicht mehr zuverlässig
Vorbereitung: Sicherheit geht vor
Bevor Sie einen Leitungsschutzschalter austauschen, müssen Sie unbedingt die Sicherheit gewährleisten. Spannungsfreie Arbeit ist das oberste Gebot!
Benötigte Werkzeuge:
- Spannungsprüfer oder Phasenprüfer
- Schlitzschraubendreher
- Kombizange
- Kennzeichnungsmaterial
- Neuer Leitungsschutzschalter (gleicher Typ)
Wichtig: Arbeiten an elektrischen Anlagen dürfen nur von qualifizierten Personen durchgeführt werden. Bei Unsicherheit konsultieren Sie einen Elektriker.

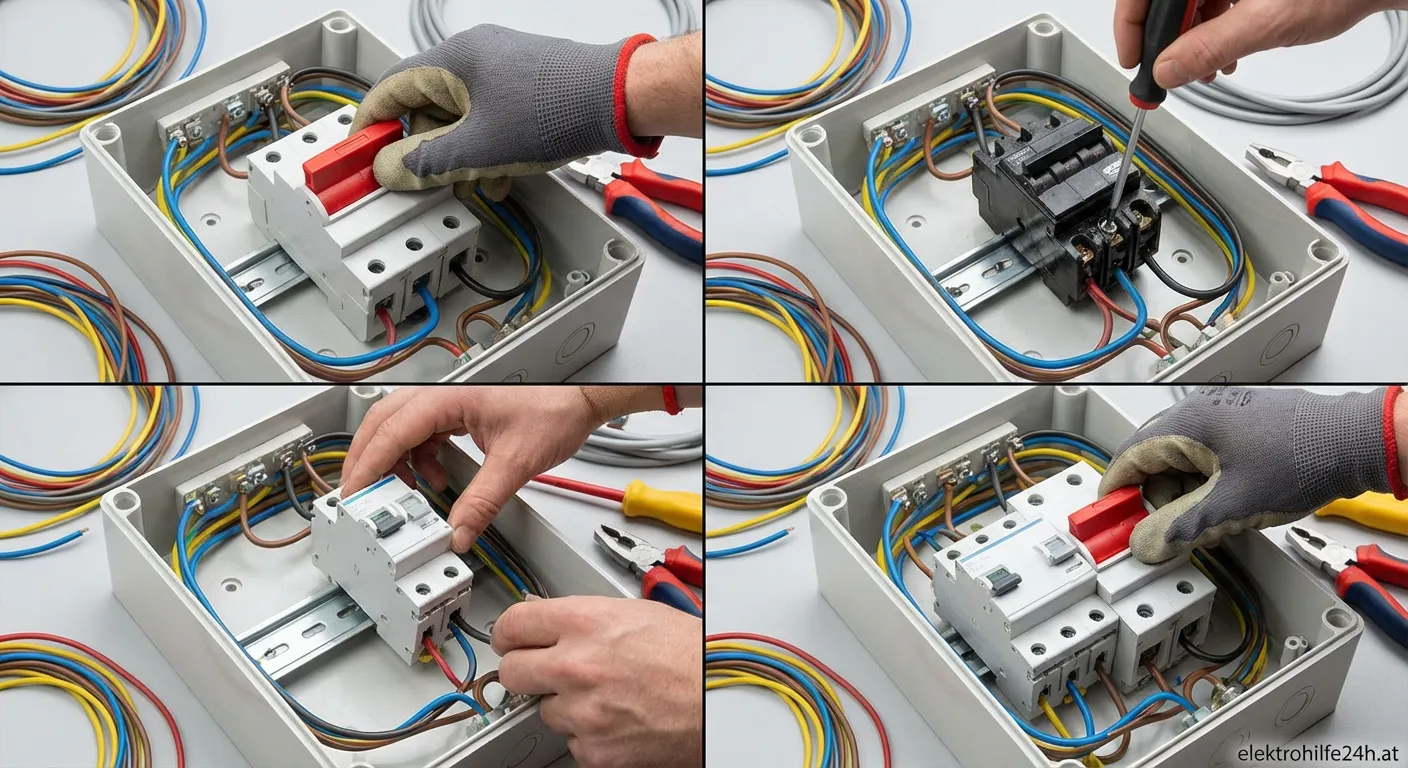

Schritt-für-Schritt: Leitungsschutzschalter austauschen
1. Strom abschalten und spannungsfrei prüfen
Schalten Sie den Hauptschalter im Sicherungskasten aus. Prüfen Sie mit einem Spannungsprüfer, dass tatsächlich keine Spannung mehr anliegt. Dieser Schritt ist lebenswichtig!
2. Alten Schalter identifizieren
Markieren Sie die betroffene Leitung. Notieren Sie sich die Position und die angeschlossenen Kabel, um Fehler bei der Neuinstallation zu vermeiden.
3. Kabel abklemmen
Lösen Sie die Klemmschrauben des alten Schalters. Ziehen Sie die Leiter vorsichtig heraus. Überprüfen Sie den Zustand der Kabelenden auf Beschädigungen.
4. Alten Schalter ausbauen
Der alte Leitungsschutzschalter wird meist durch Haken oder Rastnasen gehalten. Lösen Sie diese Befestigungen und entnehmen Sie das Gerät.
5. Neuen Schalter einbauen
Setzen Sie den neuen Schalter in die Sammelschiene ein. Achten Sie auf festen Halt und korrekte Ausrichtung. Die N-Klemme muss richtig positioniert sein.
6. Kabel anschließen
Führen Sie die Leiter in die entsprechenden Klemmen ein. Ziehen Sie die Schrauben mit angemessenem Drehmoment fest. Kontrollieren Sie jede Verbindung!
7. Funktion prüfen
Nach dem Einschalten des Stroms sollten Sie die Funktion des neuen Schalters testen. Lässt er sich ein- und ausschalten? Löst er bei Überlast korrekt aus?
Worauf beim Kauf achten?
Beim Leitungsschutzschalter austauschen ist die Wahl des richtigen Ersatzgeräts entscheidend:
- Nennstrom: Muss mit dem Original übereinstimmen (z.B. 16A)
- Auslösecharakteristik: B oder C je nach Anwendung
- Polzahl: 1-polig, 2-polig oder 3-polig
- Hersteller: Kompatibilität mit der Sammelschiene prüfen
- VDE-Zertifizierung: Für geprüfte Sicherheit
Häufige Fehler vermeiden
Beim Leitungsschutzschalter austauschen passieren typische Anfängerfehler:
- Spannung nicht überprüft - Lebensgefahr!
- Falscher Nennstrom - Brandgefahr bei Überlastung
- Kabel vertauscht - Fehlfunktionen vorprogrammiert
- Klemmen zu locker - Übergangswiderstände und Wärmeentwicklung
- Keine Dokumentation - Bei späteren Arbeiten Problem
